VE-AG1
メーカー ICOM
公式ページ
種類 アナログ回線ゲートウェイ
プロトコル SIP
白系
実勢価格 \30,450(愛三電機@秋葉原)
PoE 不明
ACアダプタ 標準添付
ディスプレイ
LANポート あり(1ポート)
収容数 不明
コーデック G.711(u-law),G.729
デフォルトID なし
パスワード なし
IPアドレス DHCP取得
FWバージョン 不明
注意事項 特に無し

ICOM VE-AG1(-)は、アイコム株式会社の製造するPSTN(アナログ電話回線)ゲートウェイ。

注意:アイコムはAsterisk対応については関与していません。Asteriskとの連動に関しての、メーカへの問い合わせはご遠慮ください。以下はあくまでも当Wikiで実験した結果です。(アイコムとしての位置付けは、アイコム製品のVoIP機器拡張用です。)

本体正面

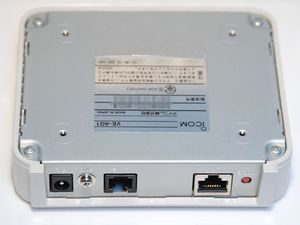

接続部分および裏側

設定方法

注意:この設定方法についてメーカに問い合わせないでください!基本的な設定方法はアイコム/VE-IG1とほぼ同じです。

VE-AG1側の設定

まず最初に、本体のIPアドレスのデフォルトが192.168.0.1固定の点に注意してください。192.168.0.0/24のネットワークに繋ぎ込んではいけません。まずはパソコンを直結し、本体のIPアドレスを変更してからネットワークに接続してください。

ここでは、次の設定環境を仮定しています。
VE-AG1 IPアドレス:192.168.0.1
Asterisk IPアドレス:192.168.0.100
VE-AG1 ユーザ名:3333
VE-AG1 パスワード:pass

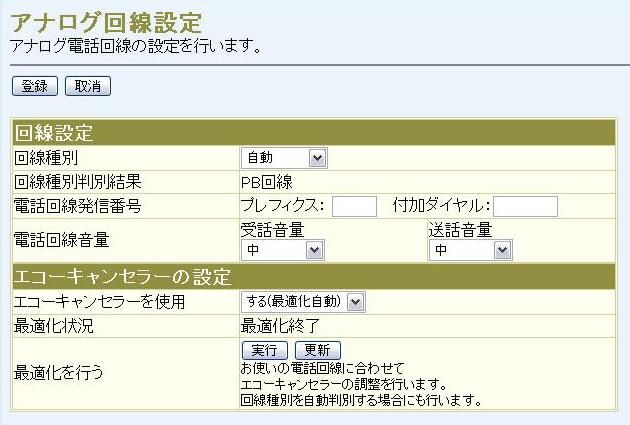

アナログポートなので基本的な設定はダイヤル種別をPBかDPに設定する程度です。自動判別も可能です。プレフィックス(Ver1.03以前では電話回線発信番号)はIG1同様に、ここで指定した番号+電話番号が指定されると外線に発信します。特に必要なければ、空白のままでもかまいません。
付加ダイヤルは、電話番号の頭に特定の番号を付加できます。184/186を付加したり、プレフィックス0、付加ダイヤル0とすると、普通のダイヤルで発信できます。(空欄と同義) PAD調整は受話・送話ともに最大・大(標準)・中・小・最小の5段階で調整できます。しかし、使ってみたところ標準のままではエコーがかかってまともに会話ができません。中くらいが最適かと思われます。エコーキャンセラーは自動最適化にしておけば特に問題はないと思います。

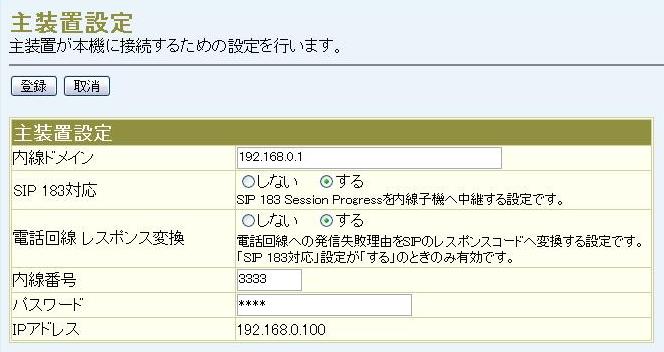

Asteriskを登録するための情報は、主装置設定で行います。ここでいう主装置がAsteriskになります。 内線ドメインはAG1のIPアドレスを設定しておけばよさそうです。内線番号はAsteriskがAG1に対してREGISTERする際の番号を、パスワードはそのパスワードを指定します。AsteriskからREGISTERが成功すると画面のように、AsteriskのIPアドレスが表示されます。 VE-AG1-V205-5.JPG

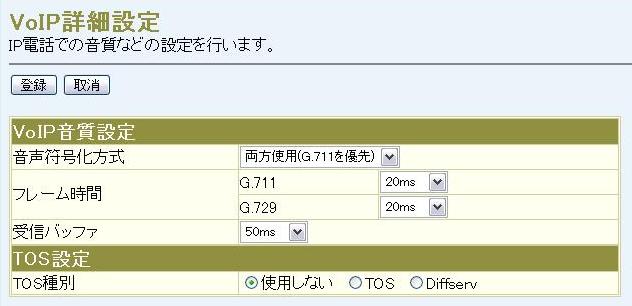

VoIP詳細設定は特に変更する必要はありませんが、CODECにG.729を持っているため、Asteriskで使用する際には注意してください。通常はG.711(uLaw)を使えば問題ないでしょう。

Asterisk側の設定

こちらも基本的にVE-IG1と同じです。
sip.confの例

register => 3333:pass@VE-AG1-1/着信exten

[VE-AG1-1]
type=friend
username=3333
secret=pass
context=default
canreinvite=no
host=192.168.0.1
fromdomain=192.168.0.1
fromuser=3333
insecure=very
disallow=all
allow=ulaw

extensions.confの例(0が付いているとアナログで発信)

exten => _0.,1,Set(CALLERID(num)=3333)
exten => _0.,n,Set(CALLERID(name)=3333)
exten => _0.,n,Dial(SIP/${EXTEN}@VE-AG1-1)
exten => _0.,n,Congestion

電話発信番号には何も設定していないので、そのままダイヤルします。

なお、IG1同様にAG1もコールプログレス情報は上がってきません。Asteriskは発信した直後にNative Bridgeとなりインバンドでコールプログレス音が聞こえてきます。(?)

CallerID(name)の問題

 (Yo'sの試した結果ですが、)着信時のCID(name)には"NewUser"、CID(num)には実番号が入っています。2行表示でCIDをnameとnumの両方表示する電話機の場合は問題になりませんが、1行表示でnameしか表示できない電話機の場合、ナンバーディスプレイの挙動に問題が残ります。 着信extenの頭で、CID(num)をCID(name)へ叩き込んでやると、解決します。

exten = 着信exten,1,set(CALLERID(name)=${CALLERID(num)})

これでいいのか?
